  • Linak LA12 en LA14

    Tot 750 N – 12/24V

    3D CAD / STEP DOWNLOADS

    Dankzij z’n kleine formaat en grootse prestaties is de LA12 en 14 actuator een praktisch en kostenefficiënt alternatief voor kleinschalige, conventionele hydraulische en pneumatische systemen.

    De LA12 en 14 leent zich perfect voor toepassingen die korte lineaire bewegingen vereisen. Deze actuator heeft, in de vele jaren dat hij al beschikbaar is, aangetoond dat hij een betrouwbare en solide actuator is die vrijwel elke situatie en uitdaging aankan.

    • Max. verstelkracht: 750 N
    • Max. snelheid: 40 mm/s

    Type Motor voltage Spindle Pitch Thrust max. Self-lock max. Self-lock max. *Typical speed (mm/s) Stroke length (in   steps of 30 mm) *Typical Amp. (A)
    (V) (mm) Push/Pull (N) (Push) (N) (Pull) (N) No load Full load Min. Max. No load Full load
    12XX00-1XXX12XX 12 2 750 750 375 14 5 40 – 130 1.75 4.6
    12XX00-1XXX24XX 24 2 750 750 375 14 6 40 – 130 0.75 2.2
    12XX00-2XXX12XX 12 4 300 300 150 27 16 40 – 130 1.75 2.5
    12XX00-2XXX24XX 24 4 300 300 150 27 16 40 – 130 0.75 1.5
    12XX00-3XXX12XX 12 6 200 200 100 40 28 40 – 130 1.75 2.2
    12XX00-3XXX24XX 24 6 200 200 100 40 28 40 – 130 0.75 1.0

    Type Motor voltage Spindle Pitch Thrust max. Self-lock max. Self-lock max. *Typical speed (mm/s) Stroke length (in   steps of 30 mm) *Typical Amp. (A)
    (V) (mm) Push/Pull (N) (Push) (N) (Pull) (N) No load Full load Min. Max. No load Full load
    14020xxxxxxxxA 12 2 750 750 375 15 8 19 – 130 0.3 2.4
    14020xxxxxxxxB 24 2 750 750 375 15 9 19 – 130 0.15 1.3
    14020xxxxxxxxC 12 2 750 750 375 23 15 19 – 130 0.4 4.2
    14020xxxxxxxxD 24 2 750 750 375 24 16 19 – 130 0.2 2.5
    14040xxxxxxxxA 12 4 300 150 150 29 20 19 – 130 0.4 1.7
    14040xxxxxxxxB 24 4 300 150 150 31 24 19 – 130 0.2 0.9
    14040xxxxxxxxC 12 4 300 100 100 43 36 19 – 130 0.5 2.6
    14040xxxxxxxxD 24 4 300 100 100 45 38 19 – 130 0.3 1.3

  • Linak LA25

    Tot 2,5 kN – 24V

    3D CAD / STEP DOWNLOADS

    Type Push/Pull Max. (N) Self-lock min. (N)   Push/Pull Spindle pitch (mm) Typical speed (mm/s) Standard stroke length   (mm) *Typical amp. @ 24V
    With short circuit Without short crcuit No load Full load No load Full load
    Self- lock (N) **Back- drive (mm) Self- lock (N) *Back- drive (mm)
    25030xxxxxxxxB 2500 2500 1 2500 1 3 3.2 2.6 20 – 300 0.4 1.9
    25060xxxxxxxxB 1500 1500 1 1500 2 6 6.4 5.5 20 – 300 0.4 1.9
    25090xxxxxxxxB 1200 1200 2 1200 4 9 9.5 8.1 20 – 300 0.4 2.0
    25120xxxxxxxxB 900 900 3 900 7 12 12.6 10.4 20 – 300 0.4 1.9
    25200xxxxxxxxB 600 600 5 600 12 20 25 18 20 – 300 0.4 2.0

  • Linak LA36

    Tot 10 kN – 12/24V

    3D CAD / STEP DOWNLOADS

    LA36 met 12V motor

    Order number Push max. (N) Pull max. (N) *Self-lock min. (N) Push *Self-lock min. (N) Pull Pitch (mm/spindle rev.) *Typical speed (mm/s) Load Standard stroke lengths (mm)
    In steps of 50 mm    		 *Typical amp. (A)
    12 V
    No Full No load Full load
    36080xxxxxxAxxxxHxxxxxxxxxxx 6800 6800 13000 13000 8 11 7 100 – 999** 4.5 17
    36120xxxxxxAxxxxFxxxxxxxxxxx 2600 2600 3400 3400 12 40.7 30.6 100 – 999 4.5 21
    36120xxxxxxAxxxxGxxxxxxxxxxx 4500 4500 5800 5800 12 23.1 17.8 100 – 999** 4.5 20.7
    36120xxxxxxAxxxxHxxxxxxxxxxx 6800 6800 8800 8800 12 15.5 11.9 100 – 999** 4.5 21
    36160xxxxxxAxxxxFxxxxxxxxxxx 2000 2000 2600 2600 16 54,3 43 100 – 999 4.5 21.5
    36160xxxxxxAxxxxGxxxxxxxxxxx 3400 3400 4400 4400 16 30.8 25 100 – 999** 4.5 21.4
    36160xxxxxxAxxxxHxxxxxxxxxxx 5600 5600 6600 6600 16 20.7 17 100 – 999** 4.5 21.5
    36200xxxxxxAxxxxFxxxxxxxxxxx 1700 1700 2200 2200 20 68 52 100 – 999 4.5 22
    36200xxxxxxAxxxxExxxxxxxxxxx 500*** 500*** 1000 1000 20 160 135 100 – 999 4.5 20

    LA36 met 24V motor

    Order number Push max. (N) Pull max. (N) *Self-lock min. (N) Push *Self-lock min. (N) Pull Pitch (mm/spindle rev.) *Typical speed (mm/s) Load Standard stroke lengths (mm)
    In steps of 50 mm    		 *Typical amp. (A)
    24 V
    No Full No load Full load
    36080xxxxxxBxxxxHxxxxxxxxxxx 6800 6800 13000 13000 8 11 7 100 – 999** 2.4 8
    36120xxxxxxBxxxxFxxxxxxxxxxx 2600 2600 3400 3400 12 41 32.3 100 – 999 2.4 10.4
    36120xxxxxxBxxxxGxxxxxxxxxxx 4500 4500 5800 5800 12 23.3 18.9 100 – 999** 2.4 10.2
    36120xxxxxxBxxxxHxxxxxxxxxxx 6800 6800 8800 8800 12 15.7 12.7 100 – 999** 2.4 10.3
    36160xxxxxxBxxxxFxxxxxxxxxxx 2000 2000 2600 2600 16 54.7 43 100 – 999 2.4 10.3
    36160xxxxxxBxxxxGxxxxxxxxxxx 3400 3400 4400 4400 16 31.1 25 100 – 999** 2.4 10.3
    36160xxxxxxBxxxxHxxxxxxxxxxx 5600 5600 6600 6600 16 21 17 100 – 999** 2.4 10.3
    36200xxxxxxBxxxxFxxxxxxxxxxx 1700 1700 2200 2200 20 68 52 100 – 999 2.4 10.3
    36200xxxxxxBxxxxExxxxxxxxxxx 500*** 500*** 1000 1000 20 160 135 100 – 999 2.4 10.0

    LA36 met 36V motor

    Order number Push max. (N) Pull max. (N) *Self-lock min. (N) Push *Self-lock min. (N) Pull Pitch (mm/spindle rev.) *Typical speed (mm/s) Load Standard stroke lengths (mm)
    In steps of 50 mm    		 *Typical amp. (A)
    36 V
    No Full No load Full load
    36080xxxxxxCxxxxHxxxxxxxxxxx 6800 6800 13000 13000 8 11 7 100 – 999** 2.0 6.5
    36120xxxxxxCxxxxFxxxxxxxxxxx 2600 2600 3400 3400 12 41 33.5 100 – 999 2.0 8.0
    36120xxxxxxCxxxxGxxxxxxxxxxx 4500 4500 5800 5800 12 23.3 19.1 100 – 999** 2.0 8.0
    36120xxxxxxCxxxxHxxxxxxxxxxx 6800 6800 8800 8800 12 15.7 12.8 100 – 999** 2.0 8.0
    36160xxxxxxCxxxxFxxxxxxxxxxx 2000 2000 2600 2600 16 54.7 43 100 – 999 2.0 8.0
    36160xxxxxxCxxxxGxxxxxxxxxxx 3400 3400 4400 4400 16 31.1 25 100 – 999** 2.0 8.0
    36160xxxxxxCxxxxHxxxxxxxxxxx 5600 5600 6600 6600 16 21 17 100 – 999** 2.0 8.0
    36200xxxxxxCxxxxFxxxxxxxxxxx 1700 1700 2200 2200 20 68 52 100 – 999 2.0 8.0
    36200xxxxxxCxxxxExxxxxxxxxxx 500*** 500*** 1000 1000 20 160 135 100 – 999 2.0 8.0

  • S&R Model A

    Tot 500 kN – 230/400V motor recht

    Bouwvorm A met kogelomloopspindel. Inschakelduur 100%, niet zelfremmend.
    Type Spindel Kracht Snelheid Motor vermogen Toerental en overbrenging
    KV-10 AE K 20 x 5 3.000 N 56 mm / s RF07 DR63M2 0,25 kW 674 1/min
    4.000 N 28 mm / s RF07 DR63M4 0,18 kW 334 1/min
    5.000 N 15 mm / s RF07 DT56L4 0,12 kW 174 1/min
    KV-20 AP K 25 x 25 5.000 N 274 mm / s RF27DT90L2 2,2 kW 658 1/min
    K 25 x 10 10.000 N 93 mm / s RF27DT90S2 1,5 kW 560 1/min
    52 mm / s RF17DRS80S4 0,75 kW 313 1/min
    K 25 x 5 15.000 N 25 mm / s RF17DRS71M4 0,55 kW 306 1/min
    15 mm / s RF17DRS71S4 0,37 kW 183 1/min
    KV- 30 AP K32 x 40 5.000 N 334 mm / s RF27DV100M2 3,0 kW 500 1/min
    K 32 x 10 15.000 N 94 mm / s RF27DT90L2 2,2 kW 562 1/min
    47 mm / s RF27DRS80M4 1,1 kW 282 1/min
    25.000 N 23 mm / s RF17DRS80S4 0,75 kW 139 1/min
    15 mm / s RF17DRS71M4 0,55 kW 87 1/min
    K 32 x 5 17.000 N 15 mm / s RF17DRS71S4 0,37 kW 183 1/min
    KV-50 AE K 50 x 10 22.000 N 93 mm / s RF27DV100M2 3,0 kW 560 1/min
    35.000 N 45 mm / s RF27DT90L2 2,2 kW 277 1/min
    50.000 N 23 mm / s RF27DRS90M4 1,5 kW 138 1/min
    15 mm / s RF27DRS80M4 1,1 kW 90 1/min
    Bouwvorm A met trapeziumspindel. Inschakelduur tot 40%, zelfremmend.
    Type Spindel Kracht Snelheid Motor vermogen Toerental en overbrenging
    TV-10 AE Tr 20 x 4 5.000 N 24 mm / s RF17 DRS71S4 0,37 kW 360 1/min
    6.000 N 10 mm / s RF07 DR63M4 0,18 kW 146 1/min
    7.000 N 5 mm / s RF07 DT56L4 0,12 kW 78 1/min
    TV-20 AP Tr 26 x 5 10.000 N 23 mm / s RF17DRS80S4 0,75 kW 277 1/min
    12.000 N 10 mm / s RF17DRS71S4 0,37 kW 121 1/min
    15.000 N 5 mm / s RF17DR63L4 0,25 kW 66 1/min
    TV- 30 AP Tr 36 x 6 20.000 N 25 mm / s RF27DRS90M4 1,5 kW 250 1/min
    25.000 N 10 mm / s RF17DRS80S4 0,75 kW 102 1/min
    5 mm / s RF17DRS71M4 0,37 kW 49 1/min
    TV-50 AE Tr 40 x 7 30.000 N 25 mm / s RF27DRS90L4 2,2 kW 212 1/min
    30.000 N 12 mm / s RF27DRS80M4 1,1 kW 106 1/min
    Tr 48 x 8 30.000 N 40 mm / s RF47DRS100L4 4,0 kW 300 1/min
    50.000 N 20 mm / s RF37DRS100M4 3,0 kW 148 1/min
    12 mm / s RF37DRS90L4 2,2 kW 90 1/min

  • S&R Model S

    Tot 500 kN – 230/400V motor haaks

    Bouwvorm S met kogelomloopspindel. Inschakelduur 100%, niet zelfremmend.
    Type Spindel Kracht Snelheid Motor vermogen Toerental en overbrenging
    KV-5 SE K 20 x 5 5.000 N 45 mm / s IEC 63-2 0,37 kW 550 1/min i=5
    23 mm / s IEC 63-4 0,18 kW 270 1/min i=5
    11mm / s IEC 63-4 0,12 kW 135 1/min i=10
    KV-20SP K 25 x 25 5.000 N 77 mm / s IEC 71-4 0,75 kW 185 1/min i=7,5
    K25 x 10 10.000 N 46 mm / s IEC 71-4 0,75 kW 280 1/min i=5
    23 mm / s IEC 71-4 0,37 kW 140 1/min i=10
    K25 x 5 15.000 N 23 mm / s IEC 71-4 0,55 kW 280 1/min i=5
    12 mm / s IEC 71-4 0,37 kW 140 1/min i=10
    KV-30 SP K32 x 40 6.000 N 120 mm / s IEC 90-4 1,1 kW 180 1/min i=7,5
    K32 x 10 15.000 N 63 mm / s IEC 80-2 1,5 kW 380 1/min i=7,5
    32 mm / s IEC 80-4 0,75 kW 190 1/min i=7,5
    25.000 N 31 mm / s IEC 90-4 1,5 kW 185 1/min i=7,5
    16 mm / s IEC 80-4 0,75 kW 95 1/min i=15
    K 32 x 5 17.000 N 12 mm / s IEC 71-4 0,37 kW 140 1/min i=10
    KV-50SE K 50×10 22.000 N 63 mm / s IEC 90-2 2,2 kW 380 1/min i=7,5
    40.000 N 31 mm / s IEC 90-4 1,8 kW 185 1/min i=7,5
    50.000 N 23 mm / s IEC 90-4 1,8 kW 140 1/min i=10
    16 mm / s IEC 90-4 1,5 kW 95 1/min i=15
    Bouwvorm S met trapeziumspindel. Inschakelduur tot 40%, zelfremmend.
    Type Spindel Kracht Snelheid Motor vermogen Toerental en overbrenging
    TV-5 SE Tr 20 x 4 2.500 N 36 mm / s IEC 63-2 0,37 kW 546 1/min i=5
    3.000 N 18 mm / s IEC 63-4 0,22 kW 274 1/min i=5
    5000 N 12 mm / s IEC 63-4 0,22 kW 183 1/min i=7,5
    6.000 N 9 mm / s IEC 63-4 0,22 kW 137 1/min i=10
    7.000 N 6 mm / s IEC 63-4 0,18 kW 91 1/min i=15
    TV-20 SP Tr 26 x 5 4.500 N 47 mm / s IEC 71-2 0,75 kW 568 1/min i=5
    6.500 N 23 mm / s IEC 71-4 0,55 kW 278 1/min i=5
    9.500 N 15 mm / s IEC 71-4 0,55 kW 185 1/min i=7,5
    12.000 N 12 mm / s IEC 71-4 0,55 kW 139 1/min i=10
    15.000 N 8 mm / s IEC 71-4 0,55 kW 93 1/min i=15
    TV- 30 SP Tr 36 x 6 15.000 N 38 mm / s IEC 90-2 2,2 kW 379 1/min i=7,5
    21.000 N 19 mm / s IEC 90-4 1,5 kW 187 1/min i=7,5
    25.000 N 14 mm / s IEC 90-4 1,5 kW 140 1/min i=10
    10 mm / s IEC 90-4 1,1 kW 92 1/min i=15
    6 mm / s IEC 80-4 0,75 kW 57 1/min i=20
    TV-50 SE Tr 40 x 7 25.000 N 22 mm / s IEC 100-4 2,2 kW 188 1/min i=7,5
    30.000 N 16 mm / s IEC 100-4 2,2 kW 141 1/min i=10
    8 mm / s IEC 90-4 1,1 kW 69 1/min i=20
    Tr 48 x 8 32.000 N 25 mm / s IEC 100-4 3,0 kW 190 1/min i=7,5
    42.000 N 19 mm / s IEC 100-4 3,0 kW 142 1/min i=10
    50.000 N 9 mm / s IEC 100-4 2,2 kW 70 1/min i=20

  • S&R Model X

    Tot 500 kN – 230/400V motor parallel

    Bouwvorm X met kogelomloopspindel. Inschakelduur 100%, niet zelfremmend.
    Type Spindel Kracht Snelheid Motor vermogen Toerental en overbrenging
    KV-20 XP K 25 x 25 5.000 N 274 mm / s RF27DT90L2 2,2 kW 658 1/min
    K 25 x 10 10.000 N 93 mm / s RF27DT90S2 1,5 kW 560 1/min
    52 mm / s RF17DRS80S4 0,75 kW 313 1/min
    K 25 x 5 15.000 N 25 mm / s RF17DRS71M4 0,55 kW 306 1/min
    15 mm / s RF17DRS71S4 0,37 kW 183 1/min
    KV- 30 XP K32 x 40 5.000 N 334 mm / s RF27DV100M2 3,0 kW 500 1/min
    K 32 x 10
    		 15.000 N 94 mm / s RF27DT90L2 2,2 kW 562 1/min
    47 mm / s RF27DRS80M4 1,1 kW 282 1/min
    25.000 N 23 mm / s RF17DRS80S4 0,75 kW 139 1/min
    15 mm / s RF17DRS71M4 0,55 kW 87 1/min
    K 32 x 5 17.000 N 15 mm / s RF17DRS71S4 0,37 kW 183 1/min
    KV-50 XE K 50 x 10 22.000 N 93 mm / s RF27DV100M2 3,0 kW 560 1/min
    35.000 N 45 mm / s RF27DT90L2 2,2 kW 277 1/min
    50.000 N 23 mm / s RF27DRS90M4 1,5 kW 138 1/min
    15 mm / s RF27DRS80M4 1,1 kW 90 1/min

    Bouwvorm X met trapeziumspindel. Inschakelduur tot 40%, zelfremmend.
    Type Spindel Kracht Snelheid Motor vermogen Toerental en overbrenging
    TV-20 XP Tr 26 x 5 10.000 N 23 mm / s RF17DRS80S4 0,75 kW 277 1/min
    12.000 N 10 mm / s RF17DRS71S4 0,37 kW 121 1/min
    15.000 N 5 mm / s RF17DR63L4 0,25 kW 66 1/min
    TV- 30 XP Tr 36 x 6 20.000 N 25 mm / s RF27DRS90M4 1,5 kW 250 1/min
    25.000 N 10 mm / s RF17DRS80S4 0,75 kW 102 1/min
    5 mm / s RF17DRS71M4 0,37 kW 49 1/min
    TV-50 XE Tr 40 x 7 30.000 N 25 mm / s RF27DRS90L4 2,2 kW 212 1/min
    30.000 N 12 mm / s RF27DRS80M4 1,1 kW 106 1/min
    Tr 48 x 8 30.000 N 40 mm / s RF47DRS100L4 4,0 kW 300 1/min
    50.000 N 20 mm / s RF37DRS100M4 3,0 kW 148 1/min
    12 mm / s RF37DRS90L4 2,2 kW 90 1/min

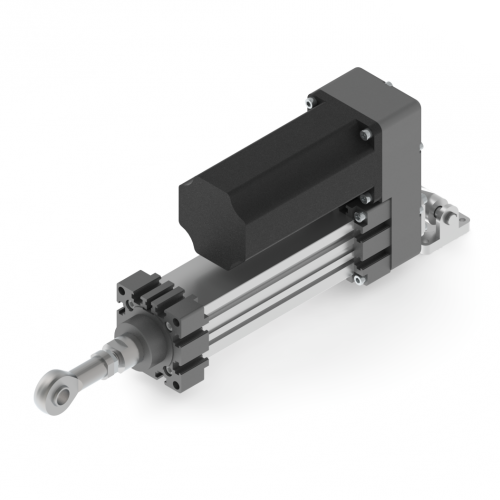

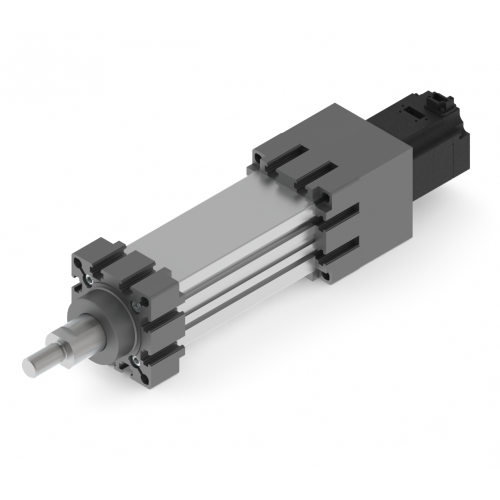

  • EHT / EHK

    DC/Servo aangedreven, kogelomloop -en trapeziumspindel

    Size EH 60 EH 80
    Forces / Torques static dynam static dynam
    Fx (N) 1800 1200 3000 2500
    Fy (N) 130 80 210 140
    Fz (N) 130 80 210 140
    Mx (Nm) 20 11 27 16
    My (Nm) 95 60 190 110
    Mz (Nm) 95 60 190 110
    No-load torque
    Trapezoidal thread 18×4 18×8 24×5 24×10
    (Nm) 0,40 0,50 0,60 0,80
    Ballscrew 16×5 16×10 25×5 25×10
    (Nm) 0,20 0,40 0,40 0,60
    Geometrical moments of inertia of aluminium profile
    lx mm4 4,75×105 15,41×105
    Iy mm4 4,88×105 16,02×105
    Elastic-modulus N/mm2 70000 70000
    Size Pressure pipe Spindle Basic length L B C D + 0,05 x length E F G x length H NN P R S x length SW T U V Basic weight Weight per 100 mm
    EH 60 Ø30 KG 16×5 165 60 82 62×1 30 69 M16x1,5×32 20 M8 35 3x3x25 10×27 24 8,5 77 30 2,42 kg 0,96 kg
    EH 60 Ø30 KG 16×10-16 175 60 82 62×1 30 69 M16x1,5×32 20 M8 35 3x3x25 10×27 24 8,5 77 30 2,42 kg 0,96 kg
    EH 60 Ø30 Tr 18×4-8 165 60 82 62×1 30 69 M16x1,5×32 20 M8 35 3x3x25 10×27 24 8,5 77 30 2,37 kg 0,84 kg
    EH 80 Ø40 KG 25×5 183 80 102 80×1 40 88 M20x1,5×40 22 M10 45 5x5x28 14×35 30 8,5 100 40 5,07 kg 1,50 kg
    EH 80 Ø40 KG 25×10 202 80 102 80×1 40 88 M20x1,5×40 22 M10 45 5x5x28 14×35 30 8,5 100 40 5,07 kg 1,50 kg
    EH 80 Ø40 KG 25×25 233 80 102 80×1 40 88 M20x1,5×40 22 M10 45 5x5x28 14×35 30 8,5 100 40 5,07 kg 1,50 kg
    EH 80 Ø40 Tr 24×5-10 183 80 102 80×1 40 88 M20x1,5×40 22 M10 45 5x5x28 14×35 30 8,5 100 40 5,01 kg 1,26 kg

Eigenschappen

Het leveringsprogramma voor elektrocilinders is ingedeeld in 3 type aandrijvingen.

Gelijkstroom aandrijving.
De Technoline serie van Linak is leverbaar met 12, 24 en 36 volt aandrijvingen en hebben altijd een trapeziumspindel. Belastbaar tot 10 kN en inschakel duur tot 20%. Standaard beschermklasse IP66 (optioneel ook IP69K). Maximale slag is 999 mm.

Draaistroommotoren.
Voor krachtige elektrocilinders van S+R worden klant specifiek geleverd. Hierbij is de slag naar wens te leveren en positie van de motor kan worden gekozen: Model A heeft de aandrijving in lijn, Model S heeft de aandrijving haaks en Model X heeft de motor parallel naast de elektrocilinder.

Servoaandrijving.
MCA levert een elektrocilinder met servoaandrijving. Hiervoor wordt de EHT/EHK-serie van Bahr voorzien van een servomotor. Belastbaar tot 2,5 kN. Groot voordeel van deze elektrocilinder is de hoge in schakelduur tot 100% (Afhankelijk van toepassing). De servoaandrijving in combinatie met een kogelomloopspindel (type EHK) zorgt tevens voor een hoog nauwkeurige aandrijving.
