FMN (ISO metrisch) Open glijlagers.
De opening in de metrische open glijlagers is ontworpen voor gebruik op volledig ondersteunde assen voor een grotere stijfheid van het systeem. Het biedt dezelfde eigenschappen en voordelen als zijn gesloten tegenhanger. De open stijl is verkrijgbaar in maten van 5 mm tot 80 mm binnendiameter met statische belastbaarheid tot 271,9 kN (61.000 lbs).

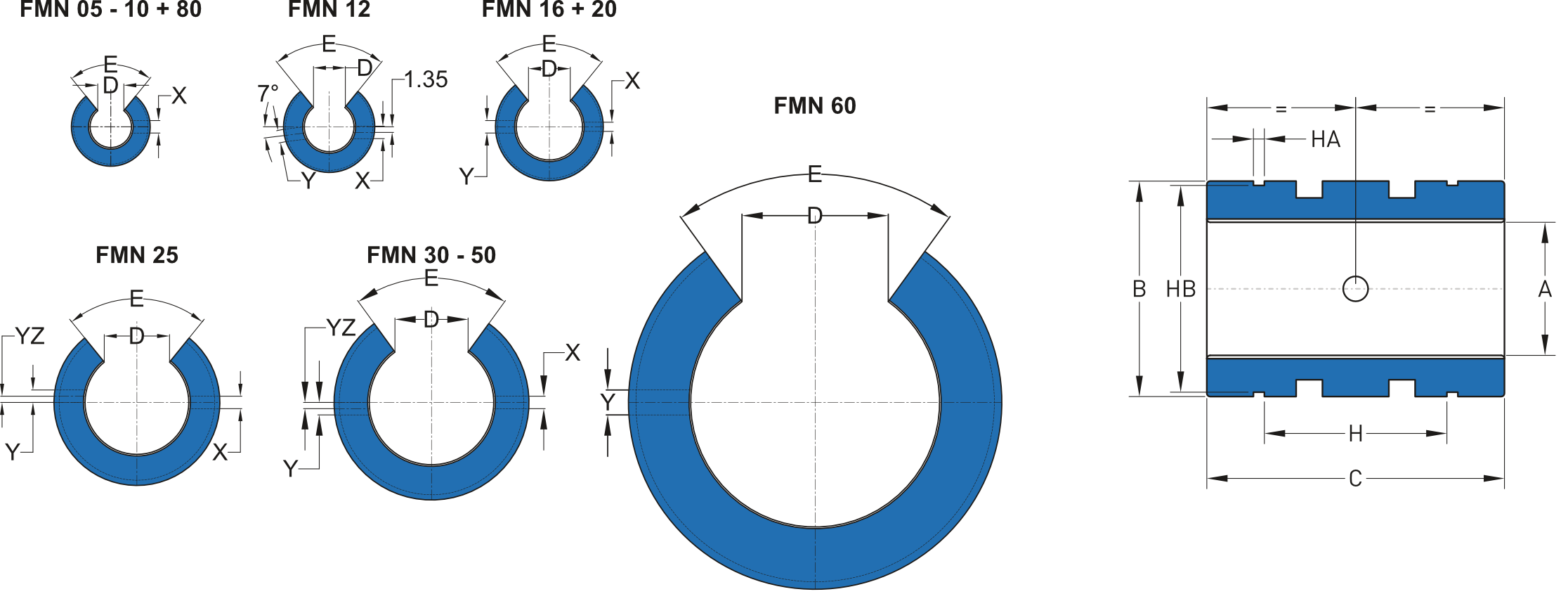

| Type | Dimensions [mm] | Load capacity | Weight [kg] | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ØA | ØA tol. | ØB | ØB2 | C | H | HA | HB | D | E(˚) | X | Y | YZ | FrelonGold® [N] (standaard) |
FrelonJ® [N] (optioneel) |
|||
| Min. | Max. | ||||||||||||||||
| FMN 05 | 5 | 0,05 | 12 | 11,941 | 12 | 22 | 12 | 1,14 | 11,5 | 3,2 | 60 | 2,2 | – | – | 2276 | 1138 | 0,034 |
| FMN 08 | 8 | 0,05 | 16 | 15,941 | 16 | 25 | 14 | 1,14 | 15,2 | 5,1 | 60 | 3 | – | – | 4120 | 2060 | 0,077 |
| FMN 10 | 10 | 0,05 | 19 | 18,938 | 19 | 29 | 19,4 | 1,32 | 18 | 6,4 | 60 | 3 | – | – | 5984 | 2992 | 0,116 |
| FMN 12 | 12 | 0,05 | 22 | 21,938 | 22 | 32 | 20 | 1,32 | 21 | 7,6 | 78 | 3 | 3 | 7 | 7907 | 3953 | 0,156 |
| FMN 16 | 16 | 0,05 | 26 | 25,938 | 26 | 36 | 22 | 1,32 | 24,9 | 10,4 | 78 | 2,2 | 3 | 0 | 11870 | 5935 | 0,213 |
| FMN 20 | 20 | 0,076 | 32 | 31,938 | 32 | 45 | 28 | 1,63 | 30,3 | 10,8 | 60 | 2,2 | 3 | 0 | 18541 | 9270 | 0,044 |
| FMN 25 | 25 | 0,076 | 40 | 39,936 | 40 | 58 | 40 | 1,9 | 37,5 | 13,2 | 60 | 3 | 3 | 1,5 | 29881 | 14941 | 0,089 |
| FMN 30 | 30 | 0,067 | 47 | 46,937 | 47 | 68 | 48 | 1,9 | 44,5 | 14,2 | 72 | 3 | 3 | 2 | 42026 | 21013 | 0,146 |
| FMN 40 | 40 | 0,102 | 62 | 61,935 | 62 | 80 | 56 | 2,2 | 59 | 19,5 | 72 | 3 | 3 | 1,5 | 65923 | 32962 | 0,295 |
| FMN 50 | 50 | 0,102 | 75 | 74,935 | 75 | 100 | 72 | 2,7 | 72 | 24 | 72 | 3 | 5 | 2,5 | 103005 | 51503 | 0,52 |
| FMN 60 | 60 | 0,152 | 90 | 89,931 | 90 | 125 | 95 | 3,2 | 86,4 | 29,6 | 72 | – | 6 | 0 | 154508 | 77254 | 0,92 |
| FMN 80 | 80 | 0,152 | 120 | 119,931 | 120 | 165 | 125 | 4,17 | 116,1 | 39 | 72 | – | 8 | 0 | 271933 | 135967 | 2,227 |
Met de unieke Frelon® glijlager technologie heeft PBC een geleiding met uitstekende glij eigenschappen. In ons standaard leverprogramma hebben we lineair glijlagers die uitwisselbaar zijn met de lineair kogellagers en passen dan ook in dezelfde behuizingen. Er zijn 3 soorten Frelon® uitvoeringen:
FrelonGOLD® – donkergoud hoogwaardig materiaal compatibel met RC60 gehard stalen assen, RC70 keramisch gecoat, en 440 roestvrij stalen assen.
Frelon J – geel materiaal geformuleerd om de prestaties te optimaliseren voor 300 serie roestvrij stalen assen en zachtere assen zoals blank aluminium.
(Op aanvraag)
Frelon W – witte kleur, food-grade liner, FDA compatibel, compatibel met roestvrij stalen assen en zachtere metalen assen.
(Op aanvraag)
Met dezelfde Frelon® glijlager technologie is er ook een monorail miniatuur geleiding. De inbouwafmetingen komen overeen met de miniatuur kogelomloopgeleiding RBX, met uitzondering van de bouwgrootte 20 en het gatenpatroon van de slede kan afwijken.
