L1 serie
eenrijige kogel draaikransen met flens
Vierpuntslager als lichte serie voor gemiddelde belastingen.
De eenrijige draaikranslagers met flens worden ook wel “lichte serie” genoemd. De binnen- en/of buitenring zonder tanden wordt vervaardigd als een geprofileerde ring.
Kogelgelagerde draaikransen met flens zijn zeer geschikt voor eenvoudige standaardtoepassingen met matige belastingen en geringe eisen aan de aansluitconstructie.
Net als de K1-serie wordt ook de draaikransen van de L1-serie als vierpuntslager vervaardigd.

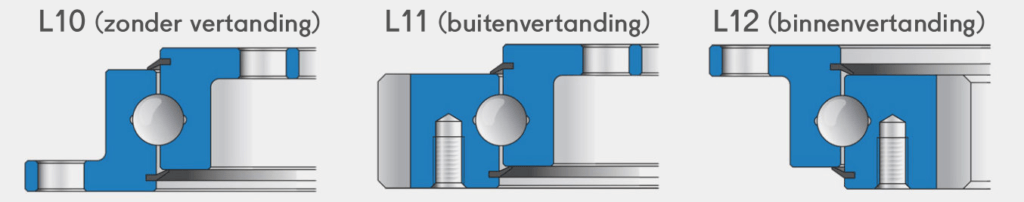

Typische toepassingsgebieden zijn te vinden in de algemene machinebouw, goederenbehandeling, lichte draaitafels of ook in railvoertuigen.Afhankelijk van het type versnelling, wordt een onderscheid gemaakt tussen:
-
K1 serie
eenrijige kogel draaikransen
Vierpuntslagers voor standaardtoepassingen.
Eenrijige kogeldraaikransen zijn de meest gebruikte draaikransen en worden standaard als vierpuntslager vervaardigd. Zij zijn geschikt voor robuuste bedrijfsomstandigheden en hoge statische belastingen.
Omdat ze voorgespannen zijn, zijn ze ongevoelig voor trillingen.
Typische toepassingen zijn kranen, bouwmachines, werktuigbouwkunde en installatietechniek, alsook azimut- en pitchlagers in windturbines.
Afhankelijk van het type versnelling, wordt een onderscheid gemaakt tussen:
-
K2 serie
tweerijige kogel draaikransen
Achtpuntslagers of dubbelassige lagers voor zeer hoge statische en dynamische belastingen
Dubbelrijige kogeldraaikransen worden door DV-B standaard als achtpuntslager vervaardigd, voor bepaalde toepassingen is echter ook een uitvoering als dubbel axiaallager mogelijk. Details kunnen te allen tijde met onze ontwerpingenieurs worden besproken.
In het algemeen zijn dubbelrijige draaikransen bijzonder geschikt voor toepassingen met zeer hoge statische belastingen.
Zij worden bijvoorbeeld gebruikt in windturbines en in de overslagtechniek, maar worden ook vaak toegepast in de algemene machinebouw.

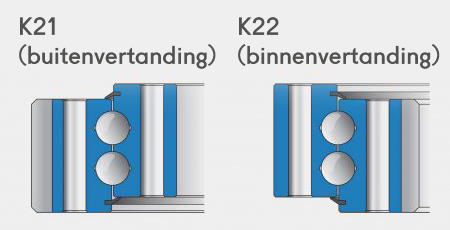

Draaikransen van de K2-serie worden zelden zonder tanden (K20) vervaardigd, de varianten komen vaker voor:
Een draaikranslager is een type onderdeel dat wordt gebruikt om een lading te ondersteunen en te roteren. Deze lagers zijn typisch samengesteld uit een binnenring, een buitenring, en een reeks ballen of rollen die tussen de twee ringen worden geplaatst.
Een van de belangrijkste eigenschappen van een draaikranslager is zijn vermogen om hoge belastingen en hoge momentbelastingen aan te kunnen. Dit is toe te schrijven aan het feit dat de kogels of rollen gelijkmatig rond de omtrek van het lager worden verdeeld, toestaand voor meer uniforme lastverdeling. Bovendien helpt het grote contactoppervlak tussen de kogels of rollen en de ringen ook om het draagvermogen van het lager te vergroten.
Een andere belangrijke eigenschap van een draaikranslager is zijn vermogen om soepel en met minimale wrijving te draaien. Dit wordt bereikt door het gebruik van precisie vervaardigde ringen en kogels of rollen, evenals door het gebruik van smering om wrijving en slijtage te verminderen.
Draaikranslagers staan ook bekend om hun duurzaamheid en lange levensduur. Dit is te danken aan het feit dat ze meestal gemaakt zijn van hoogwaardige materialen zoals staal of roestvrij staal, die bestand zijn tegen aanzienlijke slijtage. Bovendien maakt het ontwerp van het lager een gemakkelijke vervanging van versleten of beschadigde onderdelen mogelijk, waardoor de totale levensduur van het lager wordt verlengd.
Samengevat worden draaikranslagers veel gebruikt in de machinebouw vanwege hun vermogen om hoge belastingen aan te kunnen, soepel te draaien en een lange levensduur te bieden. Zij worden typisch gemaakt van materialen van uitstekende kwaliteit en hebben precisie vervaardigde componenten.
